MPO / MTP pluošto vadovas: poliškumas, lytis ir bazinis 8 perkėlimas (2026 m.)

Pabūkime akimirką tikri. Duomenų centro perkėlimas iš 10G į 40G arba 100G nėra tik paprastas pralaidumo atnaujinimas; Jei nesate pasiruošę, tai gali būti logistinis košmaras. Jūs iškeičiate tuos paprastus LC pataisų laidus į storusMPO/MTP pluoštaskamienus, ir staiga jūs susiduriate su poliškumo žemėlapiais, kurie atrodo kaip skaičiavimo lygtys.

Jei neteisingai prijungiate standartinį LC kabelį, tiesiog jį apverskite. Bet jei prijungiate anMPO magistralinis kabelisnegerai? Galbūt žiūrite į tamsią nuorodą, keistą signalo praradimą arba -blogiausiu atveju-suspaustą objektyvą 500 USD vertės siųstuvo-imtuve. Mes matome, kad tai vyksta visą laiką lauke. Pasirūpinkime, kad taip neatsitiktų jūsų projektui.

MPO prieš MTP pluoštą: ar „Premium“ prekės ženklas to vertas?

Paklauskite penkių skirtingų tiekėjų ir gausite penkis skirtingus atsakymus. Štai nuoširdi tiesa:MTP®techniškai yra MPO jungties prekės pavadinimas, priklausantis US Conec. Bet ar jie vienodi? Ne visai.

Pagalvokite apie standartinį MPO kaip bendrą parduotuvės prekės ženklą irMTP pluoštaskaip aukščiausios klasės{0}}inžinerijos versija. Tikrasis skirtumas slypi „plaukiojančiame antgalyje“. Bendrajame MPO plastikinis korpusas dažnai prispaudžiamas per stipriai. Jei kabelis traukiamas arba susukamas perpildytoje lentynoje, pluošto antgaliai praranda fizinį kontaktą.

TheJAV Conec MTPjungtis plūduriuoja. Jis juda. Jis lieka prijungtas net tada, kai jūsų kabelių technikas šiek tiek sunkiai montuoja.

Mano eksperto patarimas:Už pagrindinį stuburą (tinklo stuburą) sumokėkite papildomą dolerį už autentišką MTP. Ne-kritiniam bandymų stendui? Bendrasis MPO tikriausiai yra gerai.

„Lyties“ spąstai: vyras (prisegtas) prieš moterį (atsegtas)

Tai vienintelė brangiausia klaida, kurią daro pradedantieji užsakydamiMPO/MTP pluoštas. Skirtingai nuo standartinių LC jungčių, MPO jungtys turi lytis ir jos neveikia gerai, jei jas sumaišysite.

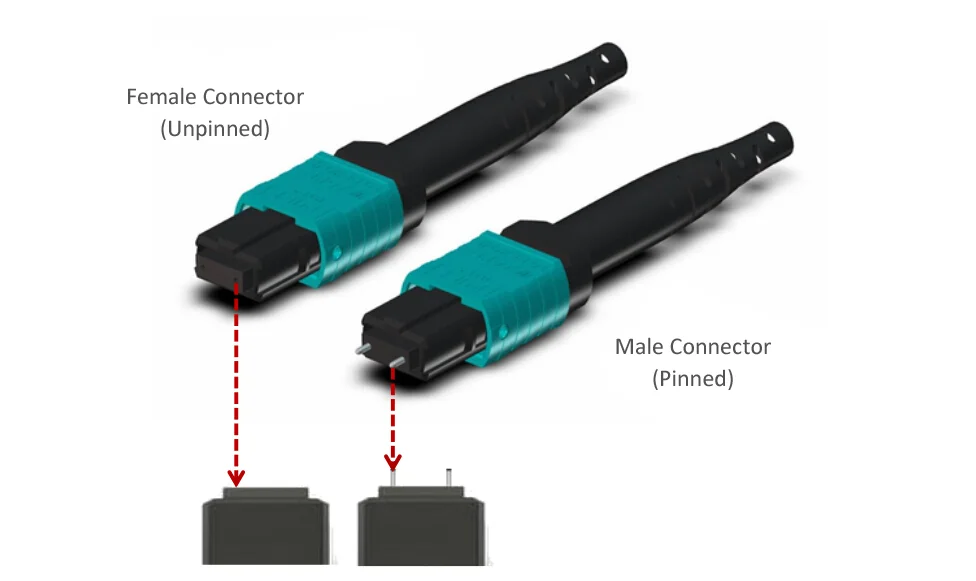

Skirtumo supratimas

Vyras (prisegtas):Atrodo kaip kamštis su dviem metaliniais kreipiamaisiais smaigaliais, išsikišusiais iš veido.

Moteris (atsegta):Turi dvi kreipiamąsias skylutes.

Auksinė taisyklė

Štai taisyklė, kurią turėtumėte klijuoti ant sandėlio sienos:Optiniai siųstuvai-imtuvai (pvz., QSFP28) beveik visada yra vyriški.Taigi, jei bandysite priversti aVyriškas MPO kabelisį aVyriškas siųstuvas-imtuvas... traškėjimas. Jūs ką tik sunaikinote išlygiavimo kaiščius ir greičiausiai sulaužėte optikos lazerio lęšį. Visada patikrinkite savo KSM. Jei jis prijungtas prie siųstuvo-imtuvo, jums reikiaMoteriskabeliai. Laikotarpis.

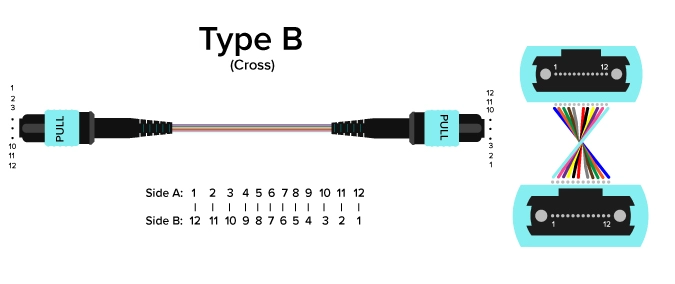

Poliškumo kodo nulaužimas: A metodas, B metodas arba C metodas?

„A metodas, B metodas, C metodas“. Tai skamba taip, kaip{1}}kelių pasirinkimų klausimai, kurių nesimokėte. Daugelis žmonių tai pernelyg apsunkina. Šiuolaikiniame 40G/100G duomenų centrų pasaulyje paprastai tereikia rūpintisB metodas.

Kodėl? NesB metodasyra „Key{0}}Up to Key-Up“ standartas. Jis natūraliai apverčia signalą (1 kontaktas pereina į 12 kaištį). To tikisi dauguma „Cisco“, „Arista“ ir „Juniper“ įrangos.

Specialisto įspėjimas:Nemaišykite A metodo kabelių su B metodo kabeliais toje pačioje jungtyje. Taip kyla „vaiduoklių“ ryšio problemų, kurių šalinimas užtrunka kelias valandas. Pasirinkite standartą (sukite su B) ir laikykitės jo religiškai.

Bazė-8, palyginti su 12 baze: 400G apsauga nuo ateities

Daugelį metų mes visi naudojome 12 skaidulų kabelius (Base-12). Tuo metu tai buvo prasminga. Bet pažiūrėk į savoQSFP28 (100G SR4)siųstuvai-imtuvai. Jie naudoja tik 8 pluoštus (4 siuntimui, 4 priėmimui).

Jei prijungiate tradicinį 12 skaidulųMPO magistralinis kabelisį tą modulį, kas atsitiks su 4 viduriniais pluoštais?Nieko.Jie tamsėja. Tiesiogine prasme mokate už stiklą (ir striukės medžiagą), kurio niekada nenaudosite.

Štai kodėl išmaniųjų duomenų centrų vadovai pereina prieBazė-8 MPO/MTP pluoštasarchitektūros. Jis yra 100% efektyvus SR4 moduliams, lengviau valdomas ir puikiai tinka perėjimui prie 400G SR8.

Kodėl „maži nuostoliai“ nėra tik rinkodaros ažiotažas

Žinau, „maži nuostoliai“ skamba kaip pardavimas{0}}didinant pardavimą. Tačiau 100G tinkluose matematika yra žiauri. Turite nedidelį bendrą nuostolių biudžetą-galbūt 1,9 dB visai nuorodai.

Paskaičiuokime pagal standartąMPO jungtis, kuris suvalgo apie 0,7 dB vienam draugui.

Nuoroda: Transceiver -> Cassette -> Patch Panel ->Siųstuvas-imtuvas.

Matematika:4 partneriai x 0,7 dB =2,8 dB.

Matote problemą? Jau neįvykdėte biudžeto net neįjungę jungiklio.Elitinis (mažų nuostolių) MPOjungtys sumažina įterpimo nuostolius iki0,35 dB. Tai ne prabanga; ilgų bėgių ar sudėtingų topologijų atveju tai vienintelis būdas šviesa iš tikrųjų patenka į kitą galą.

Išvada: sukurkime veikiančią nuorodą

Tegul MPO/MTP/ABC abėcėlės sriuba jūsų negąsdina. Tai tik santechnika šviesai. Svarbiausia yra nuosekliai-gauti lyties, poliškumo ir nuostolių biudžetą prieš pat užsakant pirmąją ritę.

Vis dar nesate tikri, ar jums reikia B tipo, ar A tipo?Nespėk. Atsiųskite mums savo tinklo topologijos eskizą. Jei rimtai, tiesiog nupieškite jį ant servetėlės ​​ir atsiųskite mums el. paštu. Mūsų inžinierių komanda peržiūrės jūsų išdėstymą ir rekomenduos tikslųMPO/MTP pluoštasJums reikia konfigūracijos, todėl jums nereikės susidoroti su galvos skausmu dėl grąžinimo.
